Tutorial 1: Configuração do Dispositivo cardioBAN

Procedimento de Configuração do Dispositivo cardioBAN

Este documento descreve o procedimento para a configuração inicial do dispositivo cardioBAN, permitindo a sua interface com o software OpenSignals para a aquisição de dados.

Informações do Tutorial

Duração: 15-20 minutos
Dificuldade: Iniciante
Pré-requisitos: Nenhum
Recursos Necessários:

  • Dispositivo cardioBAN
  • Computador com Bluetooth
  • Software OpenSignals instalado
  • Adaptador Bluetooth (opcional, se necessário)

Passo 1: Ativação do Dispositivo

Para iniciar o processo, proceda à ativação do dispositivo.

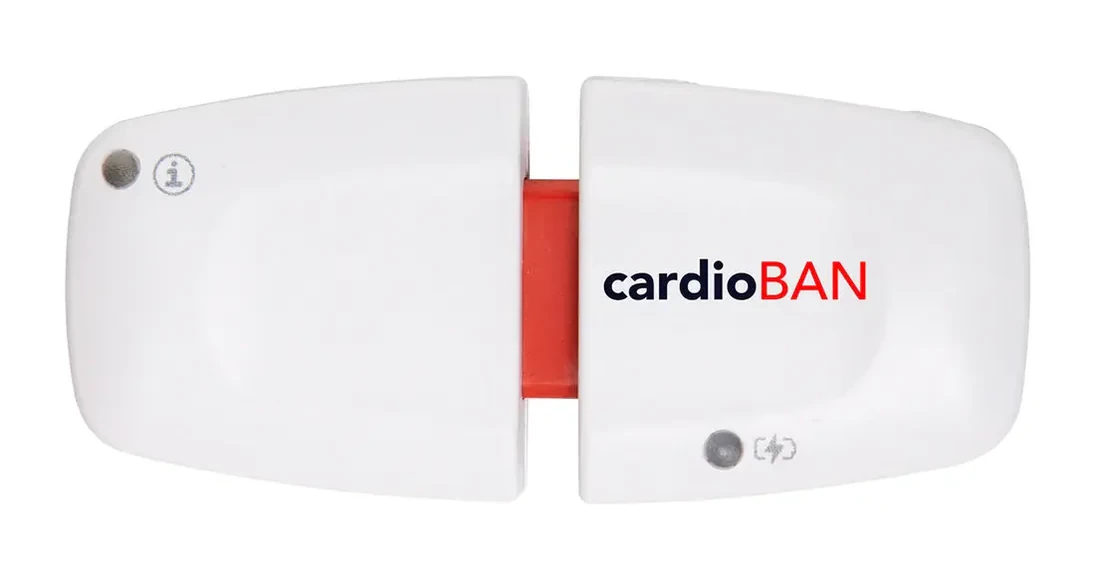

  1. Localize o interruptor de alimentação (ON/OFF) na lateral do dispositivo.

  2. Posicione o interruptor na posição ON.

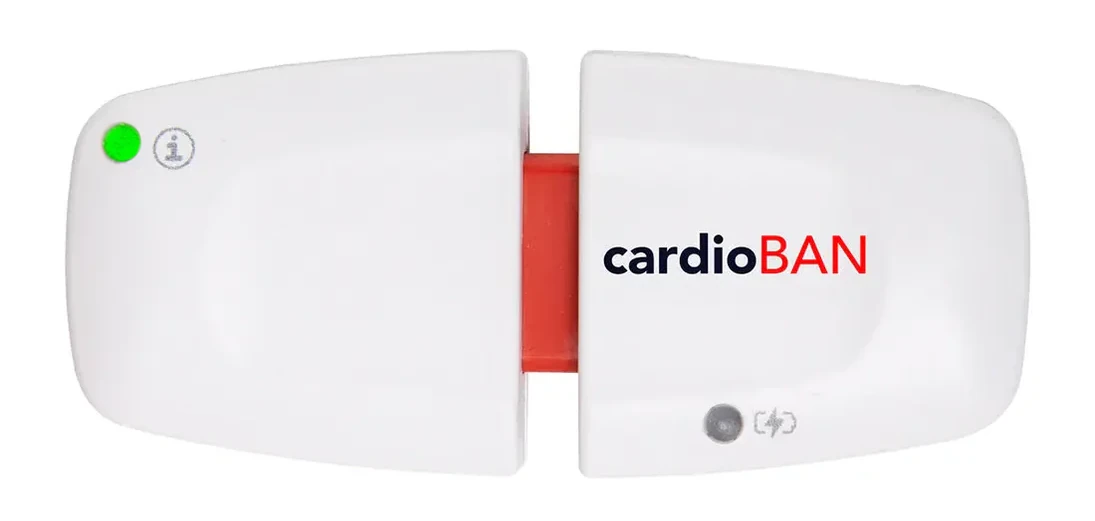

  3. Verifique o indicador LED de estado - começará a piscar. Uma luz verde intermitente indica que o dispositivo está em modo de espera e pronto para o emparelhamento Bluetooth (Figura 1).

Passo 2: Emparelhamento Bluetooth com o Computador

A comunicação entre o cardioBAN e o computador é estabelecida através da tecnologia sem fios Bluetooth.

  1. No sistema operativo do computador, aceda às Definições de Bluetooth.

    • Windows: Definições > Dispositivos > Bluetooth e outros dispositivos
    • macOS: Preferências do Sistema > Bluetooth
    • Linux: Definições > Bluetooth

  2. Selecione a opção para adicionar um novo dispositivo Bluetooth.

  3. Identifique o dispositivo - será listado como cardioBAN-XX-XX (não BLE), onde XX-XX corresponde a um identificador único.

  4. Selecione o dispositivo na lista e proceda com o emparelhamento.

Nota: Caso o computador não possua capacidade Bluetooth integrada, utilize o adaptador Bluetooth (dongle) fornecido com o kit.

Passo 3: Conexão com o Software OpenSignals

O passo final consiste em estabelecer a conexão entre o dispositivo e o software de aquisição de dados.

  1. Inicie a aplicação OpenSignals no computador.

  2. Aceda ao gestor de dispositivos, clicando no ícone correspondente à função de procura de dispositivos (Figura 2).

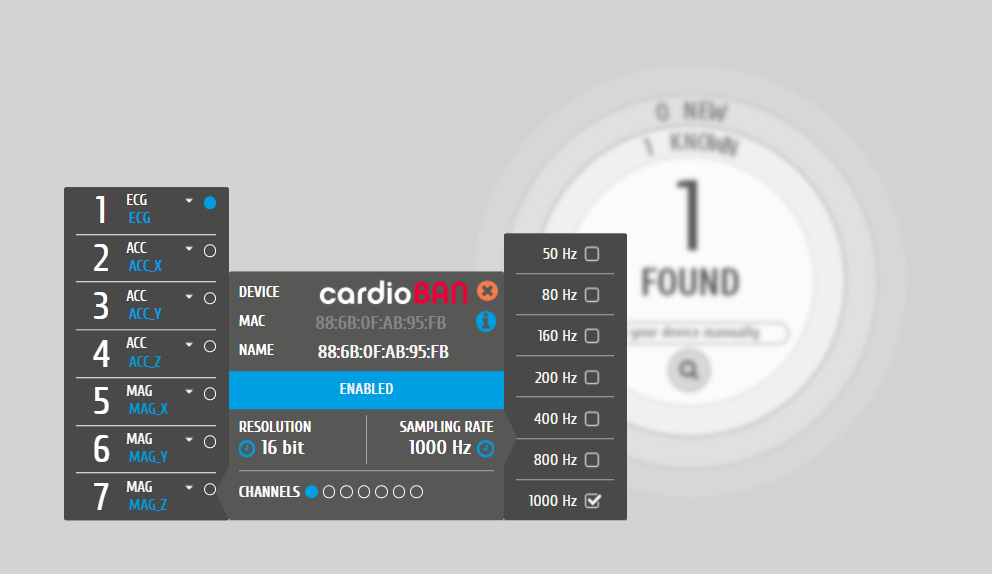

  3. O OpenSignals irá procurar dispositivos disponíveis e listará o seu cardioBAN assim que o encontrar. Clique na caixa que representa o cardioBAN para configurar o dispositivo (Figura 3).

Figura 2: Interface do gestor de dispositivos no OpenSignals

Passo 4: Conexão com o Software OpenSignals

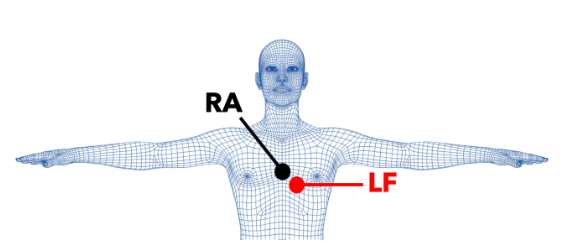

Embora seja possível adquirir dados de todas as três derivações de Einthoven com o cardioBAN, a melhor experiência pode ser alcançada na configuração da Derivação II, conforme mostrado abaixo na Figura 4.

Figura 4: Configuração do cardioBAN para Derivação II

O dispositivo cardioBAN possui posições fixas para os elétrodos, mas pode utilizar os seguintes pontos de referência para o posicionamento do dispositivo:

  • O elétrodo negativo (localizado na metade do dispositivo com o LED de estado) é colocado no centro do peito à altura da linha dos mamilos.
  • O elétrodo positivo (localizado na parte posterior da metade do dispositivo com o logótipo) é colocado num ângulo de 45º abaixo do peito direito.

Procedimento Concluído

O dispositivo cardioBAN encontra-se configurado e preparado para a fase subsequente de aquisição de sinais.

Próximos Passos Sugeridos

Resolução de Problemas

Problema: Dispositivo não aparece na lista Bluetooth

Solução:

  • Verifique se o dispositivo está ligado (LED verde intermitente)
  • Reinicie o Bluetooth do computador
  • Tente o processo de emparelhamento novamente

Problema: OpenSignals não deteta o dispositivo

Solução:

  • Confirme que o emparelhamento Bluetooth foi bem-sucedido
  • Reinicie o OpenSignals
  • Verifique se outros programas não estão a usar o dispositivo

Problema: Conexão instável

Solução:

  • Aproxime o dispositivo do computador
  • Verifique o nível da bateria do cardioBAN
  • Elimine interferências de outros dispositivos Bluetooth
