Tutorial 2: Obtenção de Sinal com OpenSignals

Obtenção de Sinal Biomédico com OpenSignals

Este tutorial descreve o procedimento para adquirir e visualizar sinais biomédicos utilizando o software OpenSignals após a configuração do dispositivo.

Informações do Tutorial

Duração: 20-30 minutos
Dificuldade: Iniciante
Pré-requisitos: Tutorial 1: Configuração do Dispositivo cardioBAN
Recursos Necessários:

  • Dispositivo cardioBAN configurado
  • Software OpenSignals em funcionamento
  • Conexão estabelecida entre dispositivo e computador

Passo 1: Preparação para Aquisição

Antes de iniciar a aquisição de sinais, certifique-se de que:

  1. O dispositivo cardioBAN está conectado
  2. O OpenSignals reconhece o dispositivo - visível no gestor de dispositivos
  3. O dispositivo está corretamente posicionado no corpo (conforme Tutorial 1)

Passo 2: Iniciar Aquisição de Sinal

Para começar a gravar sinais biomédicos:

  1. Inicie a aquisição de sinal clicando no ícone vermelho de gravação na interface principal do OpenSignals (Figura 1).
Figura 1: Botão vermelho de gravação da interface OpenSignals inicia uma aquisição

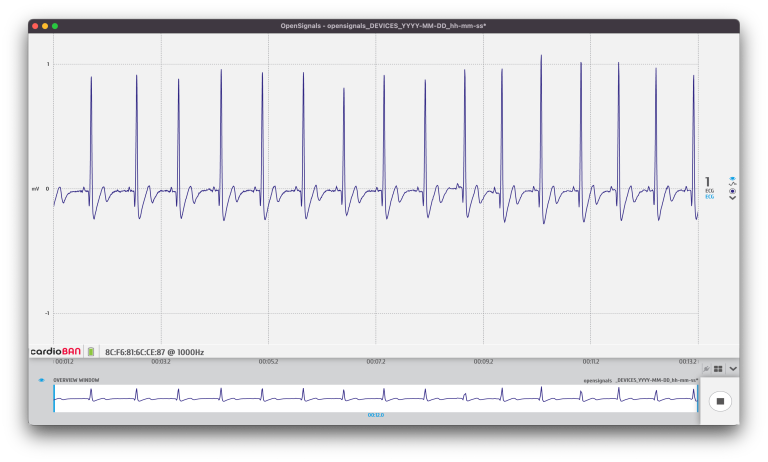

  1. O modo de aquisição irá visualizar os sinais gravados conforme mostrado no exemplo abaixo (Figura 2).
  1. No modo de aquisição, pode encontrar:
    • Informações sobre a aquisição atual
    • Acesso aos complementos do OpenSignals (por exemplo, análise de Variabilidade da Frequência Cardíaca - HRV)
    • Opção para sair da aquisição

Passo 3: Monitorização em Tempo Real

Durante a aquisição:

  1. Observe a qualidade do sinal - deve ver ondas claras e bem definidas
  2. Verifique a amplitude - ajuste a posição do dispositivo se necessário
  3. Controle a duração - grave pelo menos 30-60 segundos para análise posterior
  4. Pare a gravação clicando novamente no botão vermelho quando terminar

Passo 4: Visualização de Sinais Gravados

Para rever e analisar os sinais adquiridos:

  1. Entre no modo de visualização clicando no botão de reprodução na interface principal do OpenSignals (Figura 3).
Figura 3: Botão de reprodução para aceder ao modo de visualização

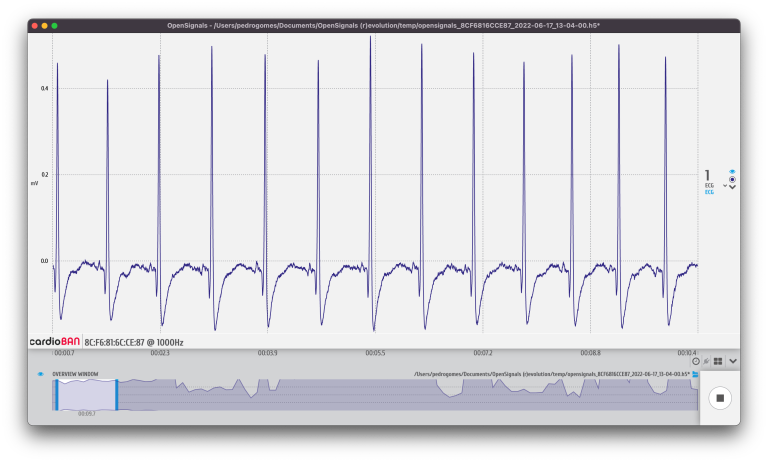

  1. O OpenSignals carregará automaticamente o último ficheiro gravado e visualizará o sinal no modo de visualização (Figura 4).
  1. No modo de visualização, pode:
    • Encontrar informações sobre a aquisição atual
    • Aceder aos complementos do OpenSignals (análise HRV, deteção de picos R, etc.)
    • Carregar outras aquisições
    • Exportar dados para análise externa
    • Sair do modo de visualização

Passo 5: Análise Básica de Qualidade

Para verificar a qualidade dos sinais obtidos:

  1. Verifique a linha de base - deve ser estável sem deriva excessiva
  2. Identifique os complexos QRS - devem ser claramente visíveis
  3. Observe a frequência cardíaca - deve estar dentro dos valores normais (60-100 bpm)
  4. Procure artefactos - movimentos podem causar picos anómalos

Critérios de Qualidade:

  • Boa qualidade: Complexos QRS bem definidos, linha de base estável
  • Qualidade aceitável: Alguns artefactos menores, sinal ainda utilizável
  • Má qualidade: Muito ruído, linha de base instável, QRS mal definidos

Procedimento Concluído

Adquiriu com sucesso sinais biomédicos utilizando o OpenSignals e está preparado para análise posterior.

Próximos Passos Sugeridos

Resolução de Problemas

Problema: Sinal com muito ruído

Solução:

  • Verifique o contacto dos elétrodos com a pele
  • Assegure-se de que a pele está limpa e seca
  • Evite movimentos durante a aquisição
  • Verifique interferências eletromagnéticas próximas

Problema: Não aparece sinal na tela

Solução:

  • Confirme que o dispositivo está conectado (LED verde fixo)
  • Verifique se o dispositivo está corretamente posicionado
  • Reinicie a aquisição
  • Verifique as definições de canal no OpenSignals

Problema: Sinal com amplitude muito baixa

Solução:

  • Melhore o contacto dos elétrodos
  • Ajuste a posição do dispositivo
  • Verifique se não há gel condutor em excesso
  • Considere usar gel condutor se a pele estiver muito seca

Problema: Linha de base instável

Solução:

  • Minimize movimentos durante a gravação
  • Verifique conexões soltas
  • Aguarde alguns minutos para estabilização
  • Use filtros passa-alto no OpenSignals se disponível
